浮托法(浮托安裝法)是利用駁船載運海上作業平臺上部組塊,在安裝過程中依靠潮位、駁船調載與升降機構等方式實施上部組塊的升降,同時輔以專用連接部件,完成上部組塊與下部導管架平臺對接作業的安裝技術。

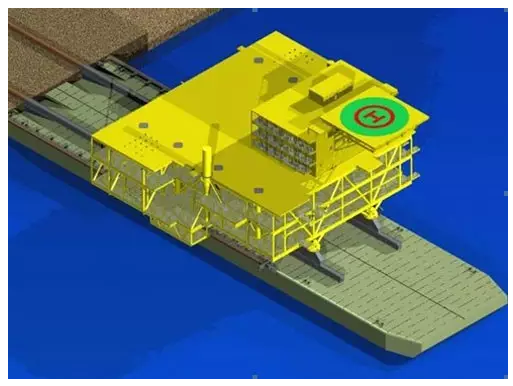

在海上平臺組塊浮托安裝過程中,組塊采用拖拉裝船方式裝上駁船(圖1.1),通過駁船載運其到達平臺所在海域,進入事先特殊設計并提前安裝就位的導管架槽口(圖1.2),保證平臺組塊的立柱在相應導管架樁腿的正上方,并切割掉平臺組塊與駁船之間的連接,隨著潮位降低或/和駁船壓載導致的吃水增加,實現平臺組塊與導管架之間的對接,從而達到海上平臺組塊安全安裝的目的。根據其作業過程,其對接原理可總結為獲得凈空、定位導引、主動尋址、對接合攏、載荷轉移、安全分離。該項技術可實現萬噸級大型組塊、超大型組塊的整體安裝。
與采用其他安裝方式相比,浮托法具備“四整一零”的技術優勢:
①整體設計——實現平臺組塊的集成優化設計,減小界面誤差;
②整體建造——簡化建造工序,大幅縮短建造周期,實現了海陸調試轉換;
③整體運輸——顯著提高拖航安全和經濟性;
④整體安裝——極大縮短海上作業時間,降低施工風險;
⑤零調試——海上“零調試”,實現海上平臺快速投產見效。

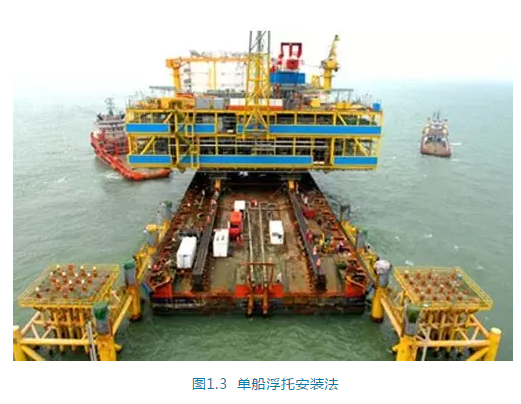

單船浮托安裝法是指采用一條駁船實現海上平臺組塊與導管架之間的安裝連接,平臺組塊通過調載或/和潮位降低由單船體轉移到導管架上。采用單船浮托安裝法安裝的組塊,需要根據安裝所采用駁船的尺度來對下部支撐結構進行特殊設計,以方便駁船進入下部支撐結構;

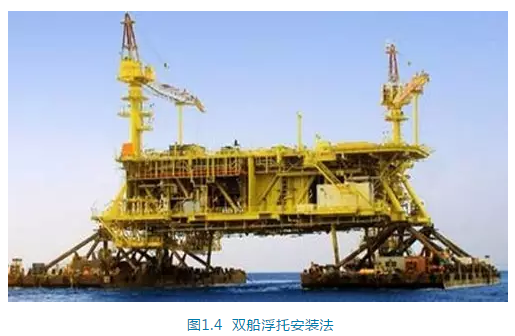

而雙船浮托安裝法由兩條駁船從平臺兩側進入平臺,對平臺下部支撐結構的設計要求較低。到目前為止,大多數組塊采用單船浮托安裝法進行安裝。與單船浮托安裝法相比,雙船浮托安裝法對環境條件和現場操作人員水平要求極為嚴格,存在較大的技術風險,較少被工業界采用,截至目前世界上僅有兩例工程實例,且均在環境條件極好的海域完成。
