LNG加注船加注作業通常指LNG加注船旁靠受注船,并將LNG傳輸至受注船的操作。這種操作可在受注船靠泊碼頭、錨地錨泊,或者兩船都在航行時進行。
加注作業過程中,充氣護舷通常飄浮在水面,吸收靠泊時的碰撞能量,保持兩船之間合適的平衡距離。充氣護舷相比泡沫護舷更優,因?yàn)樗鼈円子诓僮鳎啾扔谄渌愋偷淖o(hù)舷系統更輕,具有很好吸收靠泊碰撞能量的能力,一直能夠保持兩船之間足夠大的安全平衡距離。次級充氣護舷通常懸掛在船體首部和尾部,防止兩船在系泊和離泊中發生碰撞接觸。
1、護舷性能參數確定
針對LNG加注船加注作業,計算護舷系統需要吸收的能量時所用的主要參數有調整排水量和靠泊速度。其中,調整排水量主要考慮船舶靠泊產生的額外作用力影響。
另外,除了計算護舷本身所能吸收能量的性能參數,還可以使用護舷選取表。如OCIMF《船對船傳輸指南》提供了一種基于等效排水量系數的快速護舷選取表,等效排水量系數從1000噸至500000噸不等。
2、LNG加注船加注作業時護舷選取

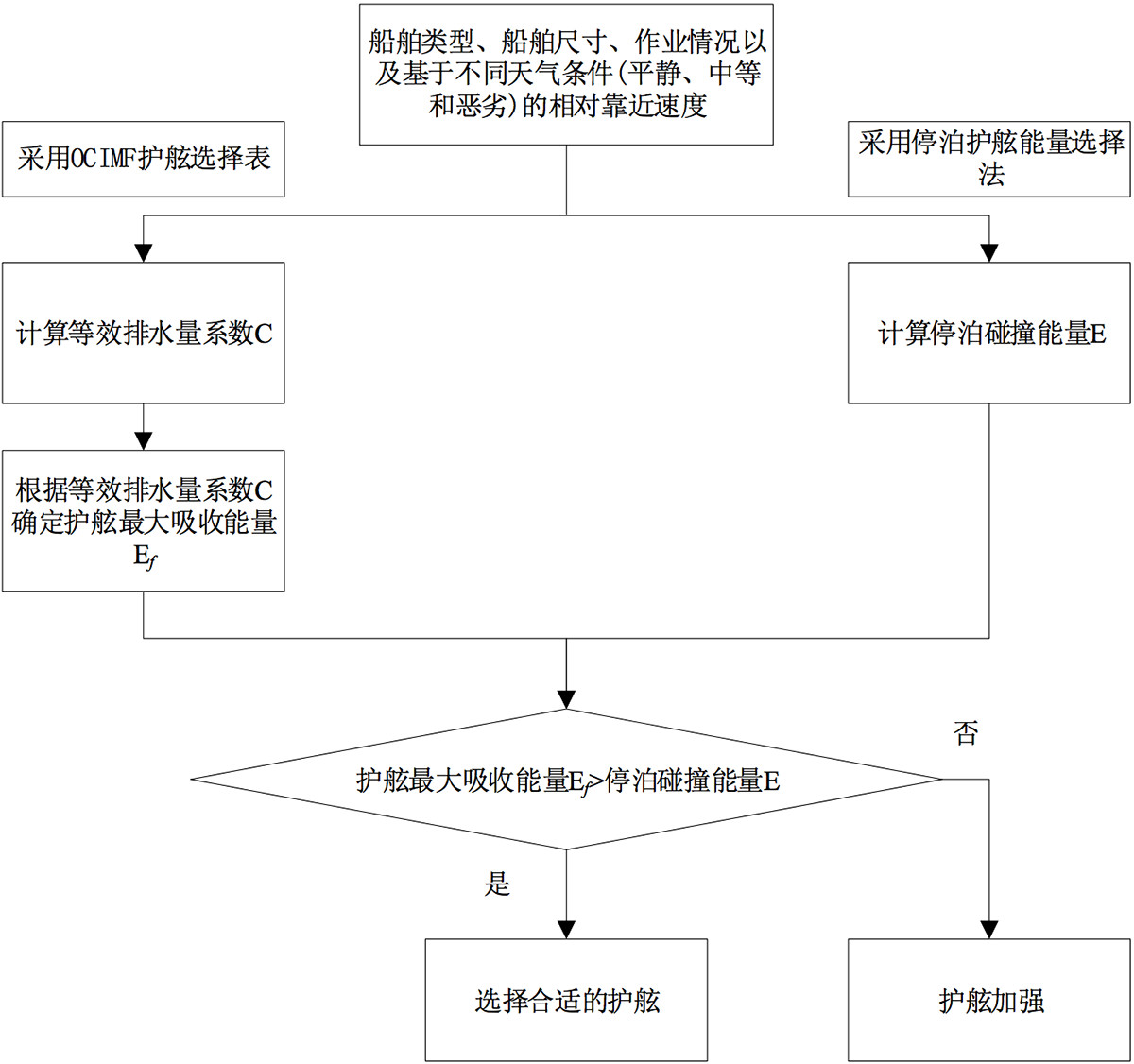

在為LNG加注作業選取護舷時,首先考慮船舶尺寸、靠泊情況、環境條件和靠泊速度?;谔鞖鈼l件,可以參考快速選取表對特定的天氣條件和計算的等效排水量系數選擇護舷配備。同時,應該對選擇的護舷的能量吸收性能進行校核其是否能夠抵擋計算的靠泊碰撞能量,以確認護舷有充足的能量吸收性能,護舷選取流程如圖1所示。
在中等和惡劣天氣條件下,由于兩船之間存在較大水動力和動態運動的影響,接觸速度和船舶運動(特別是橫搖和橫蕩)比平靜天氣條件下更大。
如果LNG加注船與受注船噸位大小相近,當滿載LNG加注船為接近滿載受注船加注LNG時,誤判船舶和靠泊情況的影響是最小的,靠泊安全性取決于作業位置、船舶情況、突發事件的風險以及船長和系泊人員的經驗等。

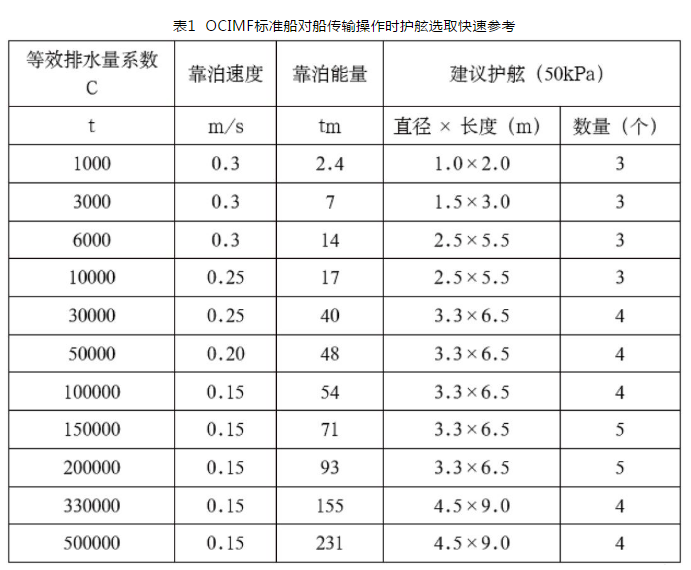

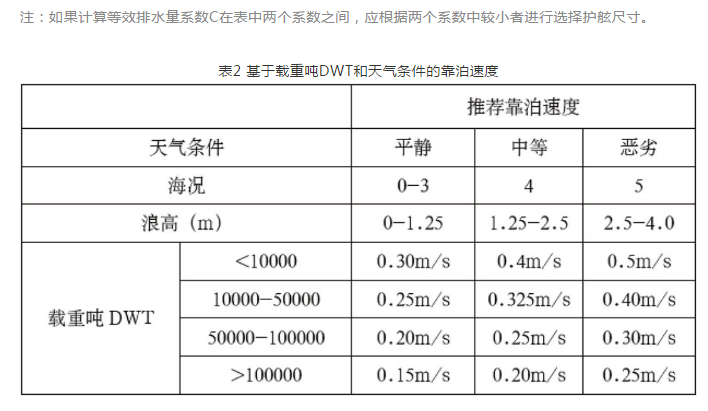

計算靠泊能量考慮天氣條件,天氣條件可以分為平靜、中等和惡劣三種情況,這三種情況可以根據海況和波高進行定義。計算靠泊能量時的靠泊速度根據不同操作和標準進行判斷設定,具體見表2。船對船進行液化氣體傳輸時OCIMF護舷選取快速參考指南見表1,該表也適用于LNG加注作業。根據護舷快速選取表選擇護舷前,應計算等效排水量系數。
3、增加尺寸考慮
當護舷尺寸需要加強時,增加護舷直徑較為適宜。不推薦增加長度或者將內部壓力從50kPa增加到80kPa。如果增加長度或內部壓力,反作用力和需要吸收的能量將增加,然而,如果不增加可允許受壓能力,反作用力的增加率會變大。另一方面,只有增加護舷的直徑,可允許的受壓能力和平衡距離均增加,而反作用力梯度增加可以忽略。因此,在靠泊和系泊過程中,當需要額外能量性能或者兩船之間平衡距離時,增加護舷直徑更合適。
4、護舷選取表安全系數
OCIMF《船對船傳輸指南》中護舷選取表顯示,針對不同靠泊情況和天氣條件的靠泊碰撞能量,計算等效排水量系數,并推薦相應護舷系統。其中,表1中安全系數為1,由于突發事件的高風險性,安全系數應該增加,靠泊碰撞能量也將乘以相應的安全系數,并且根據修正能量值選取護舷。
